Описание и характеристики

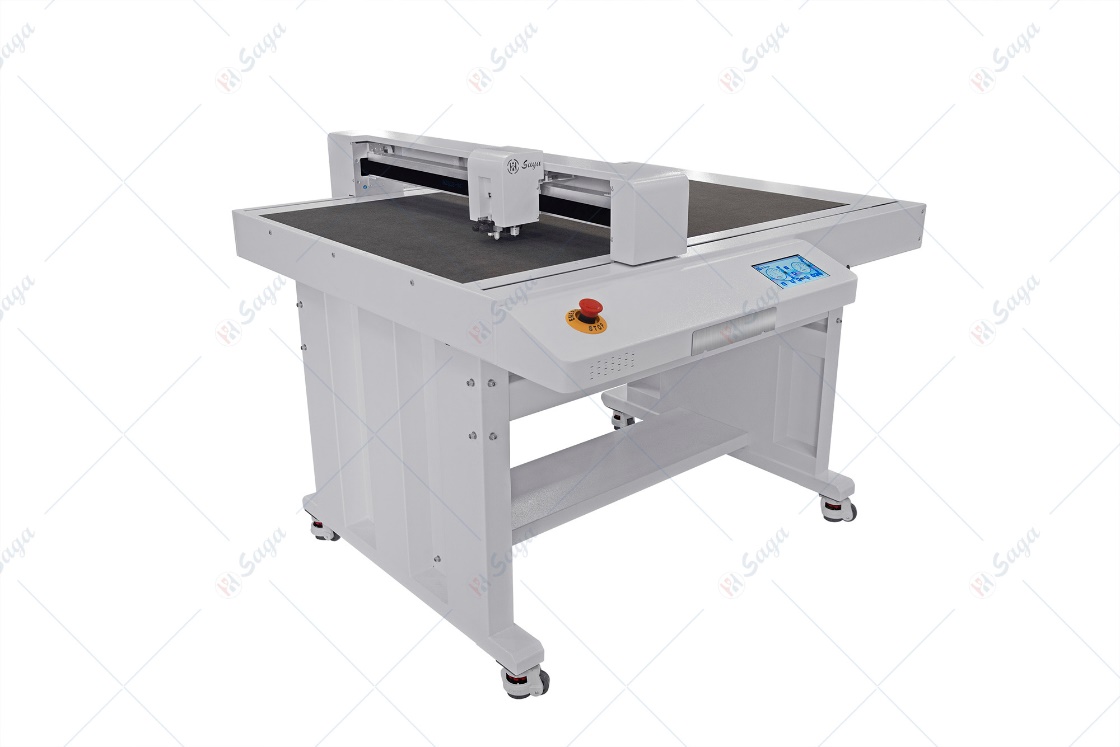

SAGA SG-FCT6698 — планшетный плоттер формата B1+ с ручной подачей материала и вакуумной фиксацией. Оснащён четырьмя держателями инструментов (два двойных), что позволяет совмещать резку, биговку (диск и шарик) и рисование без замены головок. Рабочая область 650 × 1020 мм, скорость резки до 700 мм/сек и давление до 1900 г обеспечивают точную обработку дизайнерской бумаги, самоклеящихся материалов, ПВХ и микрогофрокартона. CCD-камера гарантирует корректное совмещение резки по меткам и QR-кодам, а сенсорный экран 7″ делает управление простым и интуитивным. Идеален для производства крупноформатной упаковки, гофрокоробов, рекламных изделий и прототипов.
Краткие особенности модели SAGA SG-FCT6698
• Планшетный плоттер с ручной подачей материала и вакуумной фиксацией
• Четыре держателя инструментов (два двойных): резка, биговка (диск и шарик), рисование
• Скорость резки до 700 мм/сек при давлении инструмента до 1900 г
• Рабочая область формата B1+ : 650x1020 мм (подходит для крупной упаковки и гофрокоробов)
• CCD-камера для точного совмещения по меткам и QR-кодам
• Сенсорный экран 7″ для удобного управления
Общие параметры
- Производитель
- SAGA
- Модель
- SG-FCT6698
- Тип плоттера
- планшетный плоттер с ручной подачей материала
- Способ установки
- напольный
- Область применения
- упаковочные коробки, кувертные карточки, магнитные изделия, гофрокоробы, упаковочные пакеты, бумажные пакеты, конверты, наклейки
- Страна производства
- Китай
Конфигурация машины
- Режущая система (привод)
- Х/Y серводвигатели
- Панель управления
- сенсорный экран 7" дюймов
- Система позиционирования
- CCD-камера
- Тип считываемых меток
- метки / QR-код
- Количество держателей инструментов
- четыре (два двойных)
- Поддерживаемые инструменты
- лезвие, биговальный диск, биговальный шарик, рисующий инструмент
- Метод подачи материала
- ручной
- Фиксация материала
- вакуумная фиксация материала
Производительность машины
- Скорость перемещения инструмента
- от 100 до 700 мм/сек (шаг 10 мм/сек)
- Усилие/давление на инструмент (резка/биговка)
- от 0 до 1900 гр (шаг 10 гр)
- Скорость сканирования
- 5 - 10 сек.
- Минимальная область резки
- без ограничений
- Максимальная область резки
- X: 650мм; Y: 1020мм
Работа с материалом
- Обрабатываемые материалы
- дизайнерская бумага, самоклеящиеся материалы, крафт-бумага,микро-гофра картон,ПВХ, ПЭТ, магнитный винил, микрогофрированная бумага, мелованная бумага
- Максимальный размер материала
- B1+ (730x1065 мм)
- Максимальная толщина материала
- картон - 0.64 мм; гофрированная бумага - 3 мм
Точность и разрешение
- Минимальный размер вырезаемых элементов
- 10 мм²
- Механическое разрешение
- 0,02 мм
- Программное разрешение
- HPGL 0,025 мм
- Точность повторения
- ≤ 0,05 мм
По, совместимость и память
- Подключение
- USB, TCP, Wi-Fi, U-Disk (флешка)
- Совместимое ПО
- CutStudio, CorelDraw, Illustrator Plug-in (U-Disk Interface)
Требования к электропитанию
- Потребляемая мощность
- 350 Вт
- Рабочее напряжение
- 200-240 В
- Потребляемый ток
- 50Hz/60Hz - 3.4A
- Мощность вакуумного насоса
- 50Hz - 1.1 кВт; 60Hz - 1.3 кВт
- Напряжение/ток вакуумного насоса
- 220В, 50Hz - 6.2A; 60Hz - 8.6A
Условия эксплуатации
- Температура окружающей среды
- 5 °C ~ 35 °C
- Относительная влажность
- 30% ~ 75%
Габариты и масса
- Размеры машины (ШxГxВ)
- 1360×1350×1015 мм
- Масса машины (нетто)
- 139 кг
- Размеры упаковки (ШxГxВ)
- 1860×1480×615 мм
- Масса упаковки (брутто)
- 219 кг
Комплектация
— Модуль со столом и подвижной головой с инструментами
— Компрессор
— Напольный стенд
— Набор инструментов
— Программное обеспечение
Характеристики и комплектацию подтвердим перед заказом.
